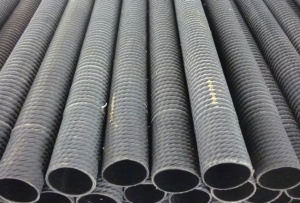

Рукава напорно-всасывающие ГОСТ 5398-76

Напорно-всасывающие резиновые рукава по ГОСТ 5398-76 предназначены для подачи (напора) и забора (всасывания) различных технических и пищевых жидкостей. Они являются незаменимым компонентом в системах транспортировки жидкостей, обеспечивая герметичность и надежность работы даже при высоких нагрузках и в экстремальных условиях. Стандартные модели рукавов выдерживают рабочий температурный диапазон от -35 до +90 °С, что делает их универсальными для применения в различных отраслях.

Конструкция напорно-всасывающего рукава

1. Внутренний слой:
• Изготовлен из высококачественной резины, этот слой обеспечивает эластичность и герметичность рукава, защищая его от взаимодействия с перекачиваемыми жидкостями и агрессивными средами. Внутренний слой резины адаптирован к работе с разными типами жидкостей, включая масла, топливо и химически активные вещества.
2. Средний слой — металлическая спираль:
• Металлическая спираль укрепляет рукав, предотвращая его разрывы и деформации при высоком давлении и обеспечивая стойкость к вакууму. Этот слой также улучшает стойкость рукава к внешним механическим воздействиям, сохраняя его форму и функциональность в процессе эксплуатации.
3. Каркас из прорезиненной ткани:
• Каркас придает конструкции дополнительную прочность и защищает внутренний резиновый слой от механических повреждений и низких температур. Прорезиненная ткань также увеличивает устойчивость рукава к истиранию и внешним воздействиям, продлевая срок его службы даже в условиях интенсивной эксплуатации.
4. Манжеты на концах:
• Рукава оснащены мягкими манжетами на концах, которые упрощают их соединение с арматурой. Манжеты не соединены с металлическими частями, что повышает гибкость и удобство установки.

Маркировка и назначение

Маркировка рукавов указывает их назначение:

• «В» — для подачи технической воды;
• «Б» — для работы с нефтепродуктами, такими как бензин, керосин и дизельное топливо;
• «П» — для пищевых жидкостей, таких как молоко, соки, вода;
• «КЩ» — для перекачки кислот и щелочей концентрацией до 20%, применяются в химической промышленности.

Эта маркировка помогает быстро определить область использования и подходящий тип рукава для конкретных рабочих условий.

Области применения

1. Пищевые предприятия:
• Напорно-всасывающие рукава используются для транспортировки жидких продуктов, таких как молоко, соки и вода. Они обеспечивают герметичность, надежность и гигиеничность, необходимую при перемещении пищевых жидкостей.
2. Пожаротушение:
• Рукава подключаются к насосам пожарных машин, помогая быстро и эффективно подавать или забирать воду. Для повышения безопасности их часто комплектуют всасывающими сетками соответствующего диаметра, которые предотвращают попадание крупных загрязнений в насосное оборудование.
3. Нефтяная и химическая промышленность:
• Рукава с маркировкой «Б» и «КЩ» применяются для транспортировки агрессивных химикатов, нефтепродуктов и прочих жидкостей. Их герметичность и стойкость к агрессивным средам делают их востребованными в условиях работы с опасными веществами.
4. Коммунальное хозяйство:
• В коммунальных службах рукава используются для очистки ливневой канализации, откачки воды из подвалов и других задач по ликвидации последствий затоплений и устранению сточных вод. Они устойчивы к загрязненным жидкостям и различным химическим веществам.

Специальные модели: антистатический рукав по ТУ 38-105373-91

Антистатический рукав предназначен для безопасной транспортировки легковоспламеняющихся жидкостей, таких как бензин и химикаты. Он имеет следующие характеристики:

• Температурный диапазон: от -50 до +90 °С, что позволяет использовать его в условиях экстремальных температур.
• Антистатические свойства: не накапливает статическое электричество, что минимизирует риск возгорания при транспортировке легковоспламеняющихся веществ.
• Размеры: стандартный диаметр варьируется от 25 до 100 мм, а длина может составлять 4 м, 4,5 м или 10 м, что подходит для использования в разных системах и условиях эксплуатации.

Резиновые напорно-всасывающие рукава по ГОСТ 5398-76 — это надежные и универсальные изделия, которые сочетают прочность, гибкость и герметичность, необходимые для транспортировки различных жидкостей под давлением. Будь то водоснабжение, пожаротушение, транспортировка пищевых или химических веществ, рукава соответствуют требованиям безопасности и долговечности, благодаря чему востребованы в широком спектре отраслей.
